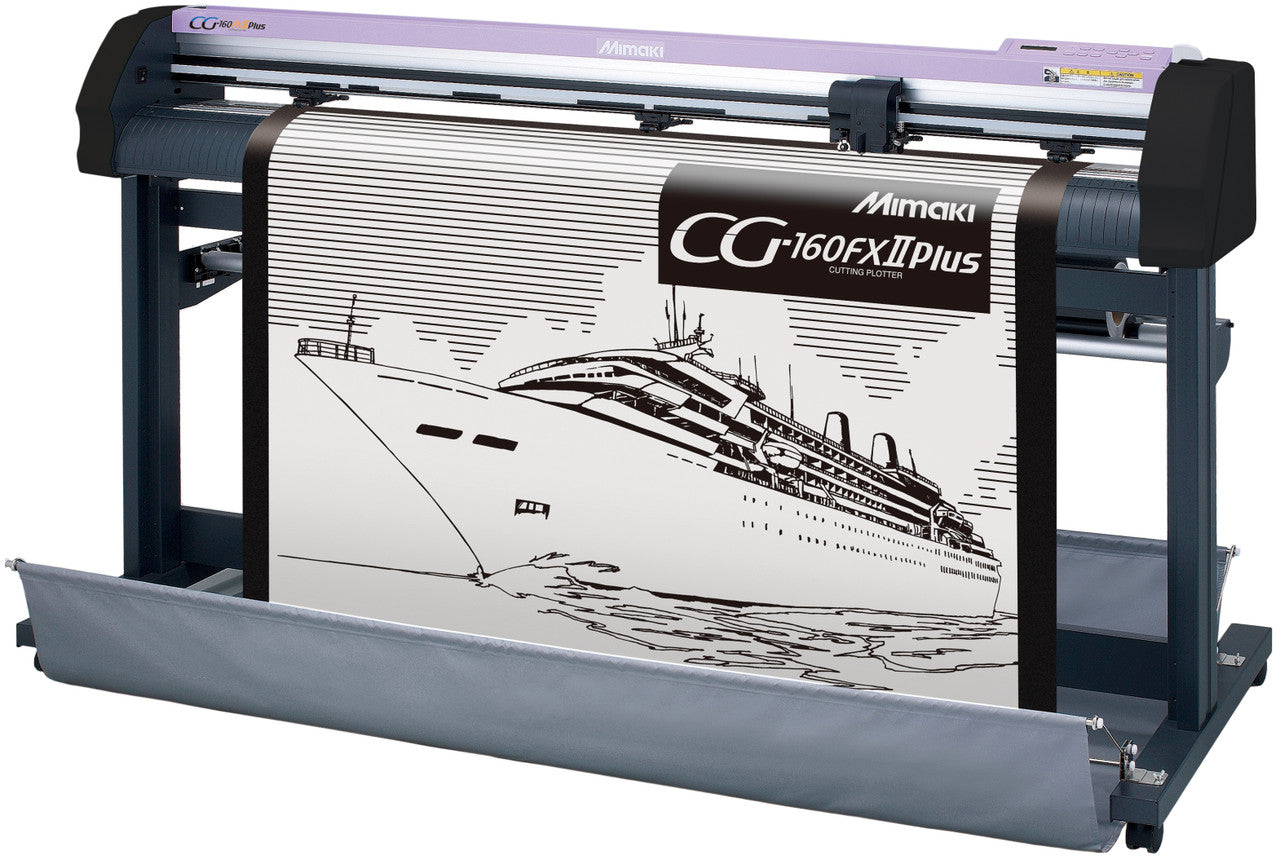

Cortadora de vinilo Mimaki CG-160FXII de 74" con soporte
Cortadora de vinilo Mimaki CG-160FXII de 74" con soporte
Detección continua de marcas de corte a alta velocidad
Un sensor óptico permite la detección automática consecutiva de marcas de corte en toda la imagen anidada que la impresora de inyección de tinta imprime, en combinación con la función de ajuste automático para obtener un corte de contorno preciso.
Al detectar continuamente un máximo de 4 puntos, se pueden cortar imágenes anidadas tanto en el eje X como en el eje Y alineando cada imagen automáticamente.
La alimentación precisa de los medios garantiza un corte preciso de los contornos
La longitud necesaria del material se alimenta con antelación para reducir la tensión durante el corte. Esta función aumenta la precisión del corte de materiales de impresión de gran longitud.
Mecanismo de "MEDIO CORTE", una tecnología exclusiva de Mimaki
Con la función de medio corte original, la hoja de soporte se puede cortar dejando algunos puntos de conexión de medio corte, que se pueden separar fácilmente cuando sea necesario. También se pueden cortar varios medios sin hojas de soporte.
Otras funciones
- La presión de sujeción seleccionable con configuración alta y baja garantiza un corte preciso de distintos medios.
- Las tres velocidades de desplazamiento seleccionables garantizan un posicionamiento adecuado y sencillo del cabezal en el punto.
- La función de sobrecorte hace que los puntos de inicio y final se superpongan, lo que elimina la parte sin cortar del medio.
- Los medios se pueden cargar desde atrás o desde adelante.
- Se pueden configurar hasta 6 rollos de material a la vez (1 juego estándar).
- Se incluye software de corte complementario para CorelDRAW e Illustrator.
- Se incluye un adaptador especial para utilizar lápices disponibles en el mercado y una interfaz USB.
Características
Los plotters de corte de bobina de la serie Mimaki CG-FXII incluyen diversas funciones para producir una amplia gama de piezas con corte de contorno. Detección continua de marcas de corte de alta velocidad.
Un sensor óptico permite la detección automática y consecutiva de marcas de corte en toda la imagen anidada, en combinación con una función de ajuste automático para un corte de contorno preciso.
Mecanismo de medio corte con función patentada que permite cortar la lámina de soporte, dejando un pequeño punto de conexión que se puede separar fácilmente cuando sea necesario. Esto facilita el manejo al retirar la pieza de contorno de la lámina.
Función de sobrecorte: una función de sobrecorte realiza un corte transversal en las posiciones inicial y final, lo que da como resultado bordes afilados sin fragmentos socavados.
Aplicaciones
- Señalización de vinilo cortado
- Calcomanías
- Gráficos
- Etiquetas
- Logotipos
- Señalización
- Pegatinas
Presupuesto
| CG-75FXII Plus | CG-130FXII Plus | CG-160FXII Plus | ||
|---|---|---|---|---|
| Ancho de hoja aceptable | 90 mm ~ 1040 mm (3,54" ~ 40,9") | 90 mm ~ 1580 mm (3,54" ~ 62,0") | 90 mm ~ 1880 mm (3,54" ~ 74") | |
| Peso del material enrollado | 18 kg (40 lb) o menos | 22 kg (49 lb) o menos | ||
| Diámetro exterior del rollo | φ200 mm (7,87") o menos | |||
| Área de corte efectiva *1 | 760 mm x 51 m (29,9" x 167') | 1300 mm x 51 m (51,2" x 167') | 1600 mm × 51 m (62,9" × 167') | |
| Ancho máximo de corte automático *2 | 870 mm (34,2") | 1.425 mm (56,1") | 1.720 mm (67,7") | |
| Velocidad máxima de corte | 100 cm/s (39,3"/s) | |||
| Velocidad máxima de movimiento | 140 cm/s (55"/s) (en una dirección de 45° y en estado de pluma arriba) | |||
| Rango de velocidad ajustable *3 | 1-10 cm/s: ajuste de paso de 1 cm (0,39"-3,94"/s: ajuste de paso de 0,39") 10-50 cm/s: ajuste de paso de 5 cm (3,94"-19,68"/s: ajuste de paso de 2") 50-100 cm/s: ajuste de paso de 10 cm (19,68"-39,37" : ajuste de paso de 3,94") |
|||
| Resolución mecánica | 5 µm (0,0002") | |||
| Resolución de comandos | 25 μm, 10 μm (MGL-IIc), 100 μm, 50 μm (MGL-Ic1) | |||
| Repetibilidad | ±0,2 mm (excluyendo la contracción/expansión causada por la temperatura de la película) | |||
| Rango de garantía de precisión (repetibilidad) | 760 mm x 10 m (29,9" x 32,8') | 1300 mm x 10 m (51,2" x 32,8') | 1600 mm x 10 m (63,0" x 32,8') | |
| Presión máxima | 500 gramos | |||
| Rango de presión descendente | Cortador | 10~20 g (paso de 2 g), 20~100 g (paso de 5 g), 100~500 g (paso de 10 g) | ||
| Abalanzarse | 10~20 g (paso de 2 g), 20~100 g (paso de 5 g), 100~500 g (paso de 10 g) | |||
| Bolígrafo | 10~20 g (paso de 2 g), 20~100 g (paso de 5 g), 100~150 g (paso de 10 g) | |||
| Hoja aceptable *4 | Vinilo de hasta 0,25 mm (0,01") de espesor, Lámina reflectante de vinilo tipo fluorescente |
|||
| Hoja aceptable para abalanzarse *5 | Grosor del papel: 0,06~0,13 mm (0,0024"~0,005") | |||
| Herramientas aplicables *6 | Cutter, Bolígrafo a base de agua, Bolígrafo a base de aceite, herramienta de punteo |
|||
| Certificaciones | VCCI clase A, FCC clase A, ETL IEC 60950-1 Marcado CE (EMC, baja tensión, directiva de maquinaria y RoHS), CB, REACH, RCM, EAC |
|||
| Tipo de comando | MGL-II c / I c1 | |||
| Interfaz | RS-232C, USB | |||
| Tamaño del búfer del receptor | 30 MB estándar (20 MB en ordenación) | |||
| Entorno operativo | Temperatura: 5~35 °C (41~95 °F), 35 %–75 % de humedad relativa (sin condensación) | |||
| Requisito de potencia | CA 100 V ~ 240 V 1 A 50/60 Hz | |||
| Consumo de energía | 100 W o menos | |||
| Dimensiones (Ancho x Profundidad x Alto) | 1285 mm (50,5") x 700 mm (27,5") x 1217 mm (47,9") |
1.825 mm (71,8") x 700 mm (27,5") x 1217 mm (47,9") |
2125 mm (83,6") x 700 mm (27,5") x 1217 mm (47,9") |
|
| Peso (con soportes) | 47 kg (104 libras) | 62 kg (137 libras) | 70 kg (154 libras) | |
*1: La longitud máxima de alimentación de hojas varía según el software.
*2: Ancho de la hoja a cortar del rollo.
*3: Ancho de hoja restringido.
*4: Siempre que se utilice la cuchilla específica para vinilo tipo fluorescente (SPB-0007) y la cuchilla específica para lámina reflectante (SPB-0006).
*5: Se deberá utilizar una herramienta de punzonado diseñada específicamente para punzar.
*6: Los productos disponibles son bolígrafos de φ8 a φ9. No se garantiza la precisión ni la calidad de la imagen.
- Algunas de las pantallas y muestras de impresión que aparecen en este sitio web son representaciones artificiales.
- Las especificaciones están sujetas a cambios sin previo aviso.
- Todas las marcas comerciales o marcas registradas son propiedad de sus respectivos dueños.
