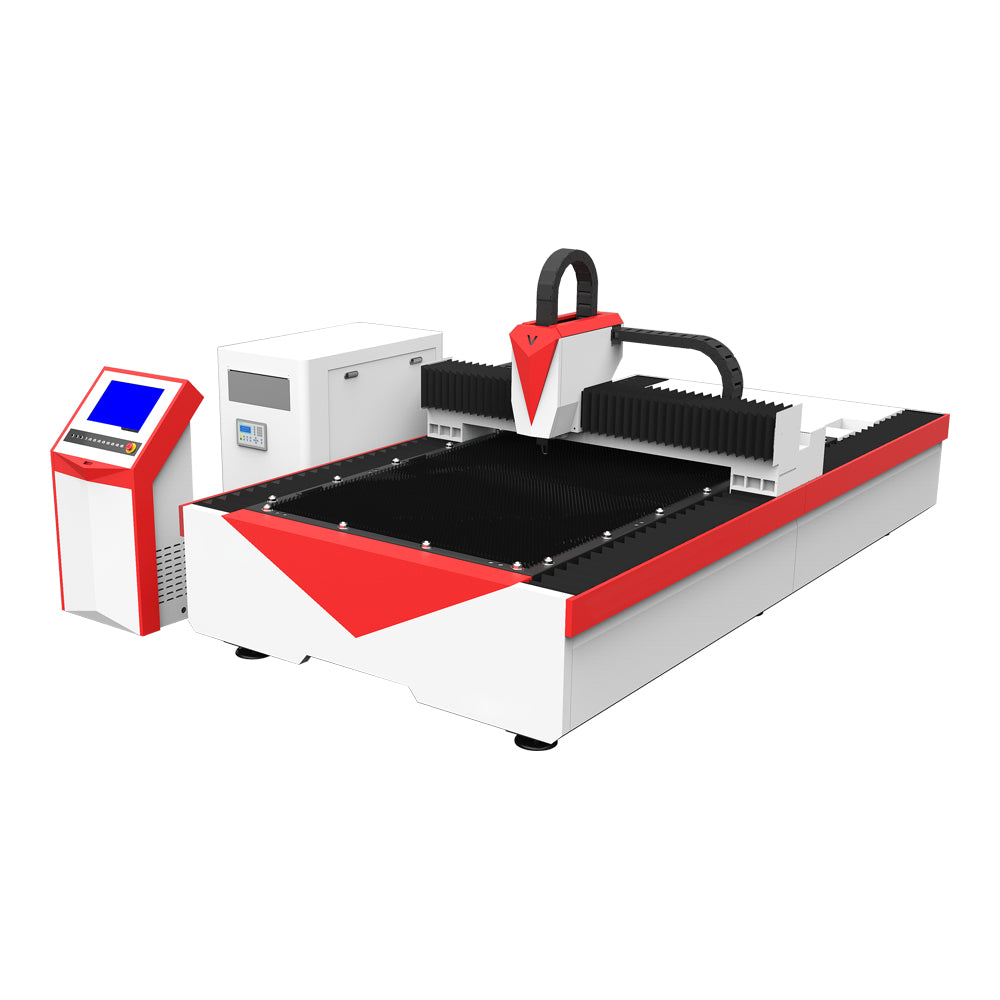

Cortadora láser de fibra Nlight de 1530 W y 700 W para corte de láminas metálicas de 59" x 118"

$78,513.00
$78,513.00
Los gastos de envío se calculan en la pantalla de pago.
    Cortadora láser de fibra Nlight de 1530 W y 700 W para corte de láminas metálicas de 59" x 118"

    Tech Specs

    La máquina de corte láser integra componentes ópticos, mecánicos y eléctricos en un solo sistema. Utiliza tecnología láser, tecnología de control computarizado y un sistema de potencia láser CNC de alto rendimiento para procesar todo tipo de chapa metálica a alta velocidad, con alta precisión y eficiencia de corte. Sus productos presentan bordes lisos, cortes de pequeño ancho y bajo efecto térmico.

    Serie de diseño abierto:
    1) El corte por láser de fibra es el proceso más rápido para chapas finas.
    2) Calidad de superficie de “corte limpio”.
    3) Los materiales reflectantes de aluminio también se pueden cortar con facilidad.
    4) El costo del proceso de fabricación de las piezas es muy bajo.

    Ventaja de carácter y tecnología de equipo
    • Utilizando componentes ópticos importados, buena calidad del haz, conversión electrónico-óptica de alta eficiencia.
    • Alta relación entre calidad y precio, buena confiabilidad, estabilidad a largo plazo.
    • Alta precisión de corte, puede cumplir con todos los requisitos de la tecnología de procesamiento de chapa metálica.
    • Seguimiento automático de la longitud focal con cabezal de corte, incluso si la superficie del material es rugosa y también puede garantizar la calidad del corte.
    • Cortes suaves, perfectos, no necesitan limpieza.
    • Bajo costo de operación, todo el material se puede cortar solo con aire (si se necesita una velocidad de corte más rápida, utilice oxígeno).
    • Remolque recolector con ruedas, diseño liviano, material fácil de limpiar.
    • Potente dispositivo para fumar, resuelve el problema del polvo en el procesamiento de metales y el mal ambiente.
    • Utilizando un mecanismo mecánico inteligente, estructura compacta, no es necesario ocupar un área grande.
    • Guía de revestimiento Rexroth importada de Alemania, accionamiento del servomotor YASKAWA, tornillo de bola ABBA de alta precisión, permiten que la máquina funcione perfectamente.
    • Todos los tornillos, rieles guía y otros motores con sistema de lubricación auxiliar juntos, utilizan un método de lubricación de suministro centralizado, lo que garantiza de manera efectiva la vida útil y la precisión de trabajo de cada motor.
    • Utilice el software de control CNC PMAC de EE. UU., que puede realizar un control múltiple de 8 ejes, compatible con el diseño de circuito cerrado completo, que puede posicionar la distancia de movimiento real correcta y luego hacer compensación, incluso después de un uso prolongado, la máquina puede funcionar con alta precisión.

    Parámetros de corte por láser de fibra N-light de 700 W:

    Materiales Acero carbono Acero inoxidable Alabama Latón

    Gas

    		 Oxígeno Aire Aire Aire

    Espesor

    		 Velocidad Velocidad Velocidad Velocidad

    (milímetros)

    		 (mm/s) (m/min) (mm/s) (m/min) (mm/s) (m/min) (mm/s) (m/min)

    1

    		 260 15.6 188 9.3 90 5.4 80 4.8
    2 160 9.6 80 4.8 40 2.4 38 2.3

    3

    		 80 4.8 20 1.2 12 0,72 13 0,78

    4

    		 30 1.8 10 0.6

    5

    		 25 1.5 5 0.3

    6

    		 20 1.2

    8

    		 15 0.9

    10

    		 10 0.6

    Configuración del equipo:

    Nombre de configuración Detalles Nota
    Sistema de alimentación de láser de pulso Utilice una fuente de alimentación profesional para corte por láser de pulsos de alta frecuencia Invariabilidad de potencia, rendimiento estable
    Sistema láser de fibra Utilice la fuente láser de fibra IPG/COHERENT Fuente láser de primera calidad, conversión electrónico-óptica más potente y estable hasta un 30%.
    Sistema de trayectoria de luz láser Utilice un sistema óptico completamente sellado Sistema óptico sellado, garantizar
    Alta energía láser y vida útil del espejo.
    Sistema de posicionamiento Utilizando el control P-MAC y un diseño de circuito cerrado completo que indica la precisión del láser Compensación de corte automática, con garantía de precisión de corte a largo plazo.
    Sistema de seguimiento automático Sistema de seguimiento automático cautivo sin contacto Ajuste automático de la longitud del enfoque de corte, garantiza la calidad del corte.
    Sistema de cabezal de corte Utilice el exclusivo cabezal de corte láser OEM Precitec Utilice el exclusivo cabezal de corte láser OEM Precitec
    Sistema de lubricación Sistema de suministro centralizado Suministrar aceite lubricante a la mesa de trabajo y al riel guía.
    Sistema de conducción y movimiento Todos los servomotores YASKAWA de Japón se utilizan en EE. UU. y utilizan el famoso tornillo de bola de la marca ABBA de Taiwán y el riel guía Rexroth de Alemania, el bastidor y piñón Atlanta de Alemania. Alta velocidad, gran torque, rendimiento estable y confiable, alta precisión, conveniente, mantenimiento, vida útil más larga
    Sistema CNC Control de PC, software de corte láser CNC profesional de EE. UU. PMAC Controlador multieje programable, compatible con el sistema de regla magnética de bucle cerrado, que garantiza una alta precisión.
    Soporte para formato gráfico Compatible con CAD, CORELDRAW y otros programas de mapeo, admite formatos de gráficos DXF/DWG/PLT Garantiza eficazmente la vida útil y la precisión de funcionamiento de cada unidad de motor.


    Análisis de costos de funcionamiento (para referencia):

    Consumo de la fuente de alimentación

    		Láser 3,7 kWh

    Potencia total: 3,7+4+6=13,7(kW/h)
    Consumo total de energía: 13,7 x 0,15 = 2 USD/hora
    Precio de la energía (asumido): 0,15 USD/kwh
    Enfriador 4 kWh
    Máquina herramienta 6 kWh

    Consumo de gases (para cortar diferentes materiales con diferentes espesores, el consumo es diferente).

    Gases auxiliares (pureza 99,5 % O2)

    		 3 m3/h

    Costo: Corte de oxígeno 2,5÷5,5×3= 1,36 USD/hora
    Costos de corte de aire tan bajos como 0,3 USD/hora
    1. Precio del gas (supuesto): 2,5 USD/5,5 m3
    2. Condiciones de trabajo (supuestas): 0,8 ~ 2 Mpa, procesamiento continuo

    Consumo de consumibles y repuestos

    		 Lente de enfoque

    Alrededor de 1 pieza/año

    Costo: 1600÷4000=0.4 USD/Hora
    1. Precio de la lente (asumido): 1600 USD/pieza
    2. Tiempo de trabajo (asumido): 4000 horas
    Lente de protección Alrededor de 2 piezas/semana

    Costo: 25÷30=0,83 USD/Hora
    1. Precio de la lente (asumido): 25 USD/pieza
    2.Tiempo de trabajo (asumido) 30 horas
    Boquilla 400 horas (según uso real)

    Costo: 8÷400=0,02 USD/h
    1. Precio de la boquilla (asumido): 8 USD/pieza

    Análisis del coste de funcionamiento de la fibra de 700 W

    Costo total:
    2+1,36+0,4+0,83+0,02=4,61 USD/hora

    1. Esta tabla toma el láser N-light 700W como ejemplo para realizar el análisis del costo de funcionamiento de la máquina de corte láser;
    2. Este informe analiza el consumo de energía, gas y consumibles, entre otros. Sin embargo, no incluye el análisis de la renta del sitio, los costos de administración, los salarios del personal ni la depreciación de la maquinaria.

    3. Esta tabla es solo de referencia ya que el consumo específico variará ligeramente según los diferentes usuarios en diferentes condiciones;

    Especificación
    Fuente láser de fibra Láser de fibra N-light de EE. UU.
    Longitud de onda del láser 1070 nm
    Clasificación de potencia de salida del láser 700 W
    Área de corte 1500 mm x 3000 mm
    Recorrido del eje X 600 mm
    Recorrido del eje Y 400 mm
    Recorrido del eje Z 100 mm
    Mesa de trabajo Mesa fija con control remoto, diseño de cubierta completa.
    Sistema de control Controlador Cypcut
    Precisión de la posición 0,05 mm
    Modo de conducción Accionamiento por doble cremallera y piñón, servomotor de alta precisión, sistema de movimiento por husillo de bolas y sistema de transmisión con guía lineal.
    Sistema de refrigeración enfriador de agua original
    Otra colocación estándar Software de anidamiento de metales Golden Laser, ruta de gas de doble presión de 3 tipos de fuentes de gas, enfoque dinámico, etc.
    Cabezal láser Cabezal de corte láser Raytools
    Velocidad de inactividad/procesamiento 42 m/min; 15 m/min
    Profundidad máxima de corte Acero al carbono de 8 mm, acero inoxidable de 4 mm, latón de 3 mm
    Software Software de corte por láser (patente de Golden Laser)
    Software de anidamiento de materiales metálicos (patente de Golden Laser) / software CAD/CAM PA y Lanteck opcional
    Formato compatible PLT, DXF, AI, etc.
    Fuente de alimentación 380 V 50 Hz/60 Hz
    Consumo total de energía 12 kW
    Espacio en el piso 1600 mm x 1400 mm x 1900 mm (63 pulgadas x 55 pulgadas x 74,8 pulgadas) (dimensión de la máquina)
