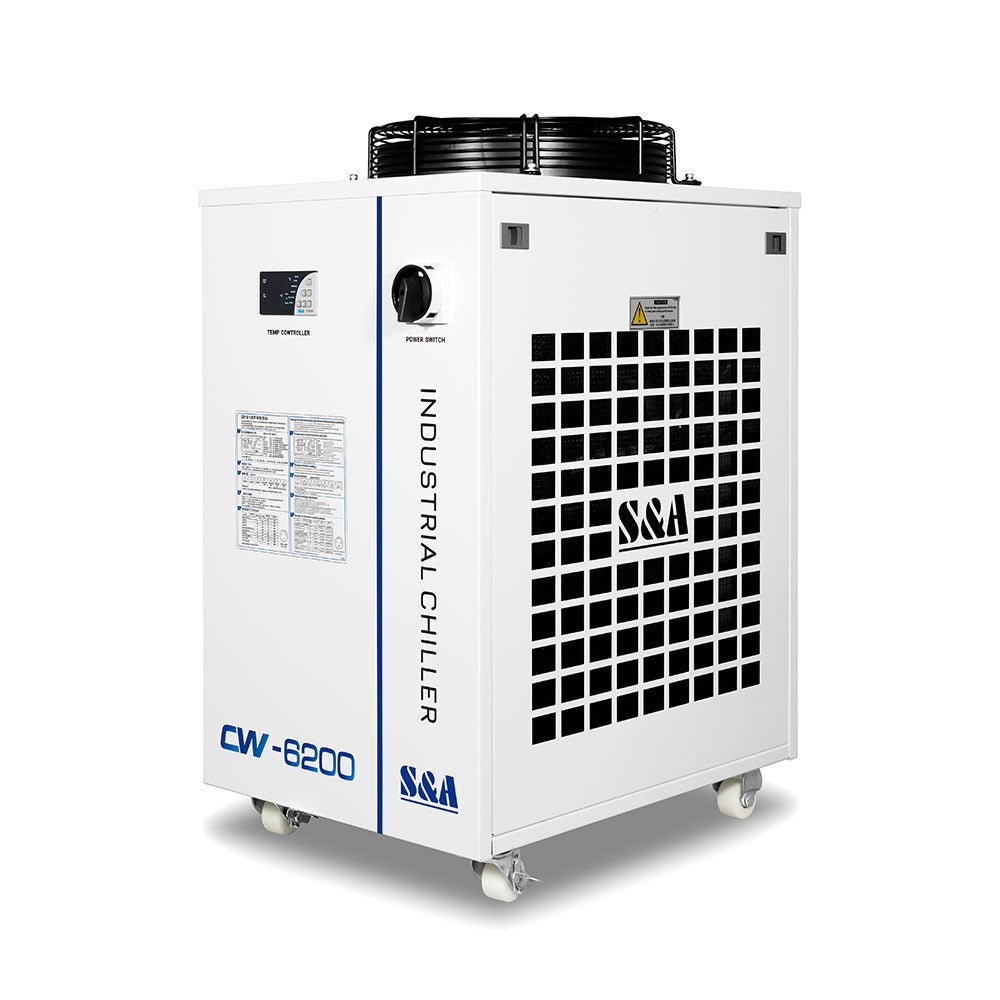

Enfriador de agua industrial S&A CW-6200BN de 220 V y 60 Hz (para láser de diodo y CO2 RF de 200 W, láser de CO2 de 600 W, láser de estado sólido de 400 W, láser de fibra de 600 W a 1000 W, refrigeración de husillo CNC de 45 kW)
Descripción
La serie CW-6200 de S&A es un sistema de refrigeración por compresión de alta precisión. Enfriador de agua , con control de temperatura inteligente, configuración completa, protección perfecta y sistema de alarma.Los enfriadores de agua industriales S&A son populares por sus dos modos de control de temperatura: temperatura constante e inteligente. En el modo inteligente, la temperatura del agua se ajusta según la temperatura ambiente para evitar la condensación y proteger el tubo láser. La temperatura del agua se puede ajustar a temperatura constante.
Sugerencia:
Modo de control de temperatura inteligente para el verano.
Modo de control de temperatura constante para el invierno
Características:
- Capacidad de enfriamiento de 5100 W; refrigerante ambiental opcional;
- Control de temperatura preciso de ±0,5 °C;
- El controlador de temperatura inteligente tiene 2 modos de control, aplicables a diferentes ocasiones; con varias funciones de configuración y visualización;
- Funciones de alarma múltiples: protección de retardo de tiempo del compresor, protección contra sobrecorriente del compresor, alarma de flujo de agua y alarma de temperatura alta/baja;
- Múltiples especificaciones de potencia; aprobación CE, RoHS y REACH;
- Larga vida útil y operación sencilla;
- Calentador y filtro de agua opcionales.
Presupuesto
Consejos: El aditivo para agua de enfriamiento está prohibido por la empresa de mensajería, por lo que no pudimos ponerlo en el paquete. Puede comprarlo localmente.
| Modelo | CW-6200BN | ||
|---|---|---|---|
| Voltaje | CA 1P 220V | ||
| Frecuencia | 60 Hz | ||
| Actual | 2.3-14A | ||
| Potencia del compresor | |||
| 1,69 kW | |||
| 2,30 CV | |||
| Capacidad nominal de refrigeración | |||
| 17145 Btu/h | |||
| 5,03 kW | |||
| 4320 kcal/h | |||
| Carga de refrigerante | 1200 gramos | ||
| Potencia de la bomba | 0,37-0,75 kW | ||
| Elevador de bomba | 28-53M | ||
| Flujo de la bomba | 70 l/min | ||
| noroeste | 82 kg | ||
| GW | 92 kg | ||
| Refrigerante | R-22a/R-410a | ||
| Precisión | ±0,5℃ | ||
| Reductor | Capilar | ||
| Protección | Protección contra sobrecorriente para compresor, alarma de flujo, alarma de sobretemperatura | ||
| Capacidad del tanque | 15 litros | ||
| Entrada y salida | Rp1/2'' | ||
| Dimensión | 67X47X89 cm (largo x ancho x alto) | ||
| Dimensiones del paquete | 74X60X109 cm (largo x ancho x alto) | ||
INTRODUCCIÓN A CONTORNOS Y PIEZAS
Producción independiente de chapa metálica.
Sistema de control de temperatura de alta precisión.
La precisión del control de temperatura puede alcanzar ±0,5 ℃.
Equipado con manómetros de presión de agua y ruedas universales.
Conector de entrada y salida equipado.
Protección de alarma múltiple.
Ventilador de refrigeración de marca famosa instalado.
Indicador de nivel equipado.
Gasa antipolvo personalizada disponible y fácil de desmontar.
Descripción del panel del controlador de temperatura:
El controlador de temperatura inteligente no necesita ajustar los parámetros de control en circunstancias normales. Los ajustará automáticamente según la temperatura ambiente para satisfacer las necesidades de refrigeración del equipo.
El usuario también puede ajustar la temperatura del agua según sea necesario.
Descripción del panel del controlador de temperatura:
- Indicadores del estado de funcionamiento del controlador de temperatura:
COMP ON , compresor funcionando
SV ON , válvula solenoide en funcionamiento
Calefacción encendida , varilla calefactora funcionando
INT Ctrl ON , controlador funcionando en modo de control inteligente
CT Ctrl ON , controlador funcionando en modo de control de temperatura constante
PARAM Set ON , el controlador funciona en modo de configuración de parámetros
ALM OUT ON , estado de salida de alarma
Temperatura ambiente activada , muestra la temperatura ambiente
ST DLA ON , estado de retardo de arranque - Presione el botón ▼ para mostrar la temperatura ambiente, 6 segundos después se restablece la pantalla predeterminada.
(Mientras tanto, la luz de temperatura ambiente está encendida y muestra la temperatura ambiente). - Los botones ▲▼ son para modificar los valores de los parámetros y
Los botones sirven para cambiar elementos de parámetros. - RST botón: confirmar.
- COLOCAR Botón: función de configuración.
Función de alarma
(1) Visualización de alarma:
Cuando se produce la alarma, se mostrarán alternativamente el código de error y la temperatura.
(2) Para suspender la alarma:
En estado de alarma, el sonido de la alarma se puede suspender presionando cualquier botón, pero la visualización de la alarma permanece hasta que se elimine la condición de alarma.
Puertos de alarma y salida
Para garantizar que el equipo no sufra daños mientras la circulación del agua de enfriamiento esté fuera de control, los enfriadores de la serie CW-6200 poseen una protección única de alarma de bajo flujo.
(1) Puertos de salida de alarma de flujo y diagrama de cableado
(2) Causas de alarma de flujo de agua de refrigeración circulante y estado de funcionamiento
Nota: La alarma de flujo está conectada a los contactos del relé normalmente abierto y del relé normalmente cerrado, requiriendo una corriente de funcionamiento menor a 5 A y un voltaje de funcionamiento menor a 300 V.
