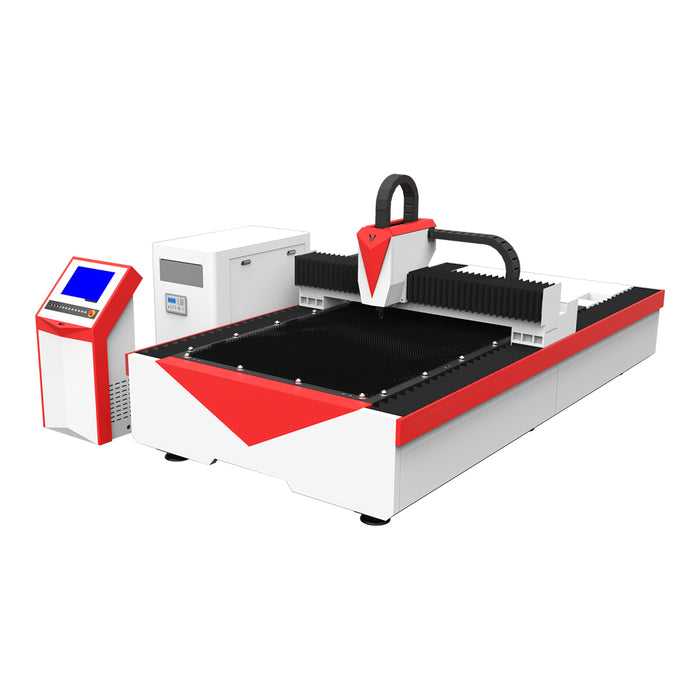

Cortadora láser de fibra Nlight de 1530 W y 700 W para corte de láminas metálicas de 59" x 118"
La máquina de corte láser integra componentes ópticos, mecánicos y eléctricos en un solo sistema. Utiliza tecnología láser, tecnología de control computarizado y un sistema de potencia láser CNC de alto rendimiento para procesar todo tipo de chapa metálica a alta velocidad, con alta precisión y eficiencia de corte. Sus productos presentan bordes lisos, cortes de pequeño ancho y bajo efecto térmico.
Serie de diseño abierto:
1) El corte por láser de fibra es el proceso más rápido para chapas finas.
2) Calidad de superficie de “corte limpio”.
3) Los materiales reflectantes de aluminio también se pueden cortar con facilidad.
4) El costo del proceso de fabricación de las piezas es muy bajo.
Ventaja de carácter y tecnología de equipo
• Utilizando componentes ópticos importados, buena calidad del haz, conversión electrónico-óptica de alta eficiencia.
• Alta relación entre calidad y precio, buena confiabilidad, estabilidad a largo plazo.
• Alta precisión de corte, puede cumplir con todos los requisitos de la tecnología de procesamiento de chapa metálica.
• Seguimiento automático de la longitud focal con cabezal de corte, incluso si la superficie del material es rugosa y también puede garantizar la calidad del corte.
• Cortes suaves, perfectos, no necesitan limpieza.
• Bajo costo de operación, todo el material se puede cortar solo con aire (si se necesita una velocidad de corte más rápida, utilice oxígeno).
• Remolque recolector con ruedas, diseño liviano, material fácil de limpiar.
• Potente dispositivo para fumar, resuelve el problema del polvo en el procesamiento de metales y el mal ambiente.
• Utilizando un mecanismo mecánico inteligente, estructura compacta, no es necesario ocupar un área grande.
• Guía de revestimiento Rexroth importada de Alemania, accionamiento del servomotor YASKAWA, tornillo de bola ABBA de alta precisión, permiten que la máquina funcione perfectamente.
• Todos los tornillos, rieles guía y otros motores con sistema de lubricación auxiliar juntos, utilizan un método de lubricación de suministro centralizado, lo que garantiza de manera efectiva la vida útil y la precisión de trabajo de cada motor.
• Utilice el software de control CNC PMAC de EE. UU., que puede realizar un control múltiple de 8 ejes, compatible con el diseño de circuito cerrado completo, que puede posicionar la distancia de movimiento real correcta y luego hacer compensación, incluso después de un uso prolongado, la máquina puede funcionar con alta precisión.
Parámetros de corte por láser de fibra N-light de 700 W:
| Materiales | Acero carbono | Acero inoxidable | Alabama | Latón | ||||
|
Gas |
Oxígeno | Aire | Aire | Aire | ||||
|
Espesor |
Velocidad | Velocidad | Velocidad | Velocidad | ||||
|
(milímetros) |
(mm/s) | (m/min) | (mm/s) | (m/min) | (mm/s) | (m/min) | (mm/s) | (m/min) |
|
1 |
260 | 15.6 | 188 | 9.3 | 90 | 5.4 | 80 | 4.8 |
| 2 | 160 | 9.6 | 80 | 4.8 | 40 | 2.4 | 38 | 2.3 |
|
3 |
80 | 4.8 | 20 | 1.2 | 12 | 0,72 | 13 | 0,78 |
|
4 |
30 | 1.8 | 10 | 0.6 | ||||
|
5 |
25 | 1.5 | 5 | 0.3 | ||||
|
6 |
20 | 1.2 | ||||||
|
8 |
15 | 0.9 | ||||||
|
10 |
10 | 0.6 | ||||||
Configuración del equipo:
| Nombre de configuración | Detalles | Nota |
| Sistema de alimentación de láser de pulso | Utilice una fuente de alimentación profesional para corte por láser de pulsos de alta frecuencia | Invariabilidad de potencia, rendimiento estable |
| Sistema láser de fibra | Utilice la fuente láser de fibra IPG/COHERENT | Fuente láser de primera calidad, conversión electrónico-óptica más potente y estable hasta un 30%. |
| Sistema de trayectoria de luz láser | Utilice un sistema óptico completamente sellado | Sistema óptico sellado, garantizar Alta energía láser y vida útil del espejo. |
| Sistema de posicionamiento | Utilizando el control P-MAC y un diseño de circuito cerrado completo que indica la precisión del láser | Compensación de corte automática, con garantía de precisión de corte a largo plazo. |
| Sistema de seguimiento automático | Sistema de seguimiento automático cautivo sin contacto | Ajuste automático de la longitud del enfoque de corte, garantiza la calidad del corte. |
| Sistema de cabezal de corte | Utilice el exclusivo cabezal de corte láser OEM Precitec | Utilice el exclusivo cabezal de corte láser OEM Precitec |
| Sistema de lubricación | Sistema de suministro centralizado | Suministrar aceite lubricante a la mesa de trabajo y al riel guía. |
| Sistema de conducción y movimiento | Todos los servomotores YASKAWA de Japón se utilizan en EE. UU. y utilizan el famoso tornillo de bola de la marca ABBA de Taiwán y el riel guía Rexroth de Alemania, el bastidor y piñón Atlanta de Alemania. | Alta velocidad, gran torque, rendimiento estable y confiable, alta precisión, conveniente, mantenimiento, vida útil más larga |
| Sistema CNC | Control de PC, software de corte láser CNC profesional de EE. UU. PMAC | Controlador multieje programable, compatible con el sistema de regla magnética de bucle cerrado, que garantiza una alta precisión. |
| Soporte para formato gráfico | Compatible con CAD, CORELDRAW y otros programas de mapeo, admite formatos de gráficos DXF/DWG/PLT | Garantiza eficazmente la vida útil y la precisión de funcionamiento de cada unidad de motor. |
Análisis de costos de funcionamiento (para referencia):
| Consumo de la fuente de alimentación | Láser | 3,7 kWh |
Potencia total: 3,7+4+6=13,7(kW/h) |
| Enfriador | 4 kWh | ||
| Máquina herramienta | 6 kWh | ||
|
Consumo de gases (para cortar diferentes materiales con diferentes espesores, el consumo es diferente). |
Gases auxiliares (pureza 99,5 % O2) |
3 m3/h |
Costo: Corte de oxígeno 2,5÷5,5×3= 1,36 USD/hora |
|
Consumo de consumibles y repuestos |
Lente de enfoque |
Alrededor de 1 pieza/año |
Costo: 1600÷4000=0.4 USD/Hora |
| Lente de protección | Alrededor de 2 piezas/semana |
Costo: 25÷30=0,83 USD/Hora |
|
| Boquilla | 400 horas (según uso real) |
Costo: 8÷400=0,02 USD/h |
|
|
Análisis del coste de funcionamiento de la fibra de 700 W |
Costo total: |
||
|
1. Esta tabla toma el láser N-light 700W como ejemplo para realizar el análisis del costo de funcionamiento de la máquina de corte láser; 3. Esta tabla es solo de referencia ya que el consumo específico variará ligeramente según los diferentes usuarios en diferentes condiciones; |
|||
| Especificación | |
| Fuente láser de fibra | Láser de fibra N-light de EE. UU. |
| Longitud de onda del láser | 1070 nm |
| Clasificación de potencia de salida del láser | 700 W |
| Área de corte | 1500 mm x 3000 mm |
| Recorrido del eje X | 600 mm |
| Recorrido del eje Y | 400 mm |
| Recorrido del eje Z | 100 mm |
| Mesa de trabajo | Mesa fija con control remoto, diseño de cubierta completa. |
| Sistema de control | Controlador Cypcut |
| Precisión de la posición | 0,05 mm |
| Modo de conducción | Accionamiento por doble cremallera y piñón, servomotor de alta precisión, sistema de movimiento por husillo de bolas y sistema de transmisión con guía lineal. |
| Sistema de refrigeración | enfriador de agua original |
| Otra colocación estándar | Software de anidamiento de metales Golden Laser, ruta de gas de doble presión de 3 tipos de fuentes de gas, enfoque dinámico, etc. |
| Cabezal láser | Cabezal de corte láser Raytools |
| Velocidad de inactividad/procesamiento | 42 m/min; 15 m/min |
| Profundidad máxima de corte | Acero al carbono de 8 mm, acero inoxidable de 4 mm, latón de 3 mm |
| Software | Software de corte por láser (patente de Golden Laser) Software de anidamiento de materiales metálicos (patente de Golden Laser) / software CAD/CAM PA y Lanteck opcional |
| Formato compatible | PLT, DXF, AI, etc. |
| Fuente de alimentación | 380 V 50 Hz/60 Hz |
| Consumo total de energía | 12 kW |
| Espacio en el piso | 1600 mm x 1400 mm x 1900 mm (63 pulgadas x 55 pulgadas x 74,8 pulgadas) (dimensión de la máquina) |
