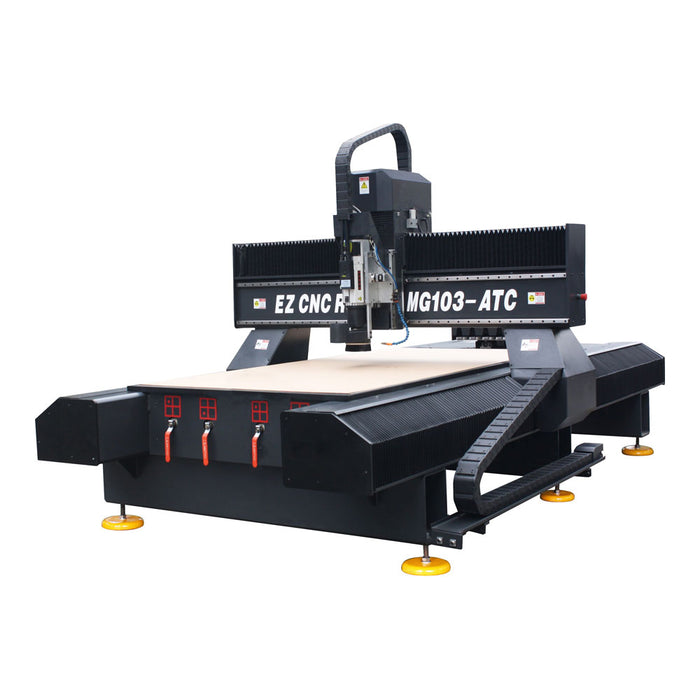

Enrutador CNC de tornillo de bola doble de alta calidad 1325 de 51 pulgadas x 98 pulgadas, con husillo de 9 kW

Enrutador CNC de tornillo de bola doble de alta calidad de 51 pulgadas x 98 pulgadas (1300 mm x 2500 mm), con husillo de 9 kW

La fresadora CNC SERIE MG es una fresadora portátil de doble husillo de bolas de alta calidad. Incorpora un accionamiento por husillo de bolas de tres ejes, servosistemas importados, cambiador de herramientas automático y calibración. La máquina presenta un aspecto profesional, un rendimiento estable y una calidad de corte impecable, liderando la tendencia de las fresadoras CNC profesionales.

Construcción de la máquina
1. El bastidor se soldó con tubo rectangular, recocido a tensión tras el tratamiento térmico. Gracias a su robusta construcción y a su elevado peso propio, las máquinas se mantuvieron prácticamente sin vibraciones, lo que permitió obtener resultados de fresado de alta calidad.
2. Utilizando una estructura de pórtico de alta rigidez, mesa de trabajo estática y movimiento del pórtico.
3. Innovación en sistemas de accionamiento de husillo de bolas dual en tres ejes, asegurando la característica dinámica del torno.

Sistema impulsado
El centro de mecanizado de pórtico de la serie MG incorpora la tecnología de doble husillo de bolas, lo que mejora considerablemente la resistencia sísmica y reduce la vibración diez veces. Al ajustar la característica dinámica, la aceleración de los tres ejes se incrementa a 1 g. Gracias a la innovadora tecnología de doble husillo de bolas, el pórtico y el husillo mantienen el equilibrio durante el funcionamiento de la máquina. Esto mejora la estabilidad, la precisión y la velocidad.

Innovación: husillo de bolas doble con tuerca accionada
El husillo de bolas es un producto que convierte el movimiento rotatorio en lineal o bien el movimiento lineal en rotatorio. El husillo de bolas se utiliza ampliamente en equipos industriales e instrumentos de precisión. Gracias a la precisión de sus tres ejes y a la construcción de guías lineales, durante su funcionamiento, ofrece ventajas como bajo desgaste, alta eficiencia de transmisión, transmisión suave, larga vida útil, alta precisión y bajo calentamiento. La serie MG permite obtener una precisión de la máquina inferior a 0,01 y una velocidad de hasta 25 m/s.

Guías lineales

Los tres ejes siempre adoptan guías lineales importadas de 25 mm, aunque el costo de elegir alta calidad es más caro que los comunes, pero estamos orgullosos de la calidad, precisión y durabilidad de nuestro producto.

Servo YASKAWA

La serie MG incorpora cable flexible y cable de remolque IGUS importados de Alemania. Comparado con los controladores de motores paso a paso, es más preciso. De esta manera, cada vuelta del servomotor, conectada al servoaccionamiento y al sistema de control CNC, genera 16384 pulsos para control de retroalimentación. El uso de servosistemas puede sobrecargarse, lo que implica velocidades más altas, mayor aceleración y mayor fuerza de corte.

Huso
Fresadora CNC ATC HSD con husillo de 3 HP

Potencia: 380 V/9 kW Husillo
Velocidad: 24000 rpm

Ventajas del refrigerado por aire:
1. Adopción de trozos y tuercas de alta velocidad con estabilidad de trabajo, alta velocidad.
2. Superar un estricto equilibrio dinámico y satisfacer los requisitos de alta velocidad.
3. Contenía la función de cambiador automático de herramientas.

Acoplamiento R + W de Alemania
El acoplamiento alemán R + W se utiliza en motores de combinación del eje Z y husillo de bolas. Ofrece alta fuerza de sujeción, ajuste de par continuo, mejora el rendimiento del eje y ofrece protección de amortiguación. Incluso con cortes fuertes, garantiza una buena rigidez y precisión de posicionamiento. En comparación con las conexiones de correa tradicionales, este producto presenta una excelente calidad y no presenta defectos.

El sistema de control de esta máquina es NCStudio. Si necesita el controlador de teclado que se muestra a continuación, póngase en contacto con el servicio de atención al cliente.

Sistema de control CNC de desarrollo independiente con derechos de propiedad intelectual propios. CONTROLLER es un sistema de control de doble CPU. Todas las funciones están integradas en el teclado gráfico. El sistema ofrece protección fiable y de alta precisión. Alta estabilidad. Nuestras fresadoras CNC son de excelente calidad. Con este sistema, podemos fabricar máquinas perfectas.
CONTROLLER está diseñado para todas las máquinas con beneficios adicionales:
• USB, DNC, DNC de red, integración de disco duro 2G
• Superficies para múltiples viviendas y automóviles.
• Inspección del código G antes del mecanizado
• Máxima profundidad, velocidad y protección de velocidad.
• Sistema de copias de seguridad y recuperación de 9 capas, con una sola tecla para volver a la configuración de fábrica
• Carcasa de aluminio fundido de alta resistencia con buena compatibilidad electromagnética (EMC)
• Reinicio aproximado
• Sistema de prevención de colisiones para ATC
• Función prospectiva
• Pantalla VFD Salida de doble pulso de alta velocidad
• Modo de ejecución en seco: vista previa de la trayectoria de la herramienta
• Sincronización de ejes del pórtico

Cambiador de herramientas de automatización

Sensor automático de herramientas

Sensor de herramienta con calibración automática. Permite registrar todos los parámetros de la herramienta en el sistema mediante calibración automática, ahorrando mucho tiempo en comparación con la calibración manual tradicional. Permite obtener una precisión de 0,01 mm en la cuchilla.

Sistema de vacío

El sistema de vacío permite la colocación de materiales sobre la superficie de la mesa, lo que, en comparación con la sujeción manual tradicional, mejora la eficiencia de producción. El material se adsorbe en la mesa de operación, evitando que su centro se mueva. Además, cada partición puede controlarse por separado. El sello está fabricado con materiales especiales resistentes al agua y al aceite.

bomba de vacío

Sistema de niebla
Hay un sistema de niebla en la Serie MW, podemos rociar aceite o aire a través de la válvula de ajuste, esta es una excelente manera de lubricar nuestros cuchillos y ampliar la durabilidad.

Especificación de aire comprimido
Para garantizar el correcto funcionamiento de los dispositivos instalados en la máquina que utilizan aire comprimido, y en particular el husillo, el aire comprimido suministrado debe cumplir las siguientes características
Inyectar aire comprimido con un grado de pureza conforme a la norma ISO 8573-1, tipos 2, 4, 3,
Es decir:
- Tipo 2 para partículas sólidas: tamaño de partículas sólidas < 1 µm.
- Tipo 4 para humedad: punto de rocío < 3°C (37,4°F).
- Tipo 3 para aceite total: concentración de aceite < 1 mg/m3

Sistema automático de recolección de polvo


El sistema automático de recolección de polvo consta de dos partes: el rastreador de polvo y la máquina de succión. El rastreador de polvo sube y baja según la profundidad de corte, proporcionando un corte limpio.

Cables y componentes eléctricos

La serie MG utiliza cable flexible y cable de remolque IGUS importados de Alemania. Aunque la máquina esté en funcionamiento y se tire del cable, siempre funciona correctamente. El cable común es más fácil de romper que el cable IGUS alemán, lo que dificulta el mantenimiento. Por eso podemos garantizar la calidad de nuestra máquina. Además, utilizamos piezas de marcas reconocidas en nuestro armario eléctrico, como ABB, SCHNEISWE y WAGO.

Opciones
El sistema de corte Eye-Cut es la aplicación perfecta de la tecnología avanzada de visión artificial en fresadoras CNC. La cámara de origen de la imagen es de origen alemán, el objetivo megapíxel de ordenador de origen japonés y la transmisión por red Gigabit permiten encontrar el punto de corte con mayor rapidez y realizar cortes precisos. El controlador y el sistema FAGOR pueden utilizarse conjuntamente con el sistema Eye-Cut.

Dibujo de impresión
