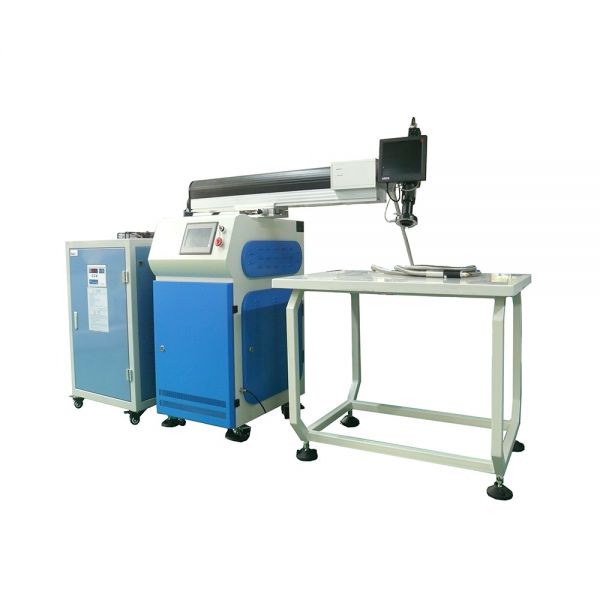

Soldadora láser Ving de 500 W y 2 trayectorias ópticas para la creación de letras de canal de metal fino

$12,516.00
$12,516.00
Los gastos de envío se calculan en la pantalla de pago.
    Soldadora láser Ving de 500 W y 2 trayectorias ópticas para la creación de letras de canal de metal fino

    Tech Specs

    Nota: Este soldador láser puede soldar letras metálicas pequeñas, grandes y complejas, letras iluminadas por LED, señalización metálica personalizada y vallas publicitarias exteriores.

    Descripción:
     1 cabezal de soldadura láser YAG estándar + 1 cabezal de soldadura láser de transmisión de fibra portátil con línea de fibra de 5 m.
    El cabezal de soldadura estándar puede soldar letras de canal de metal de tamaño pequeño de hasta 80 cm, y el cabezal de fibra portátil puede soldar letras de metal de tamaño grande (hasta 80 cm) y lugares difíciles de soldar.
    Con cámara CCD, cavidad de enfoque chapada en oro, el cabezal láser puede girar 360 grados.
    Con certificado CE, 2 años de garantía.
    Materiales aplicables: acero inoxidable, hierro, chapa galvanizada, titanio, aluminio, con un espesor máximo de 1,2 mm. (Para soldar aluminio, se recomienda usar una soldadora láser de 400 W).
    Este soldador láser incluye cuatro partes: láser + caja de alimentación, sistema de enfriamiento, mesa de mármol

    Ventajas:
    Punto de luz roja de posicionamiento rápido, pantalla CCD, microscopio opcional.
    Rápida velocidad de trabajo; la plantilla profesional asegura el enfoque fijo y facilita la soldadura sin usar CCD o microscopio.
    Ligera distorsión y efecto por calentamiento.
    Capaz de proceso de calentamiento parcial.
    Capaz de realizar soldaduras de letras complejas, perfiladas o diminutas.
    Bajo nivel de ruido y sin contaminación.
    La varilla de posicionamiento ultrafina facilita la soldadura de esquinas pequeñas sin cambiar la posición del punto.
    La nueva tecnología de procesamiento de metales aporta una mayor calidad a los productos finales.

    Máquina de soldadura láser de doble trayectoria óptica de 500 W para la fabricación de letras de canal de metal fino

    N.º de modelo
    CY-WF500HZ
    Potencia del láser
    500 W
    Fuente láser
    Nd 3+: Varilla YAG de 8 x 165 mm
    Longitud de onda del láser
    1064 nm
    Cantidad de tubos láser
    2 piezas
    Energía de un solo pulso
    120 julios
    Duración del pulso
    0,1~20 ms
    Rango de frecuencia
    0,1 ~ 50 Hz
    Corriente de trabajo
    60~200 A
    Tamaño del punto de soldadura
    0,2~3,0 mm
    Longitud de enfoque de salida del láser
    150 mm - 250 mm (cabezal estándar), 120 mm (cabezal de fibra)
    Cavidad láser
    Longitud: 1100 mm, puede girar 360 grados.
    Tamaño de la mesa (largo x ancho)
    1000 mm x 750 mm
    Radio del brazo láser
    Hasta 840 mm
    Rango de ajuste del eje Z
    Z=50 mm
    Memoria de ajustes
    10 grupos
    Panel de control
    Control de botones a prueba de polvo
    Opción de idioma
    Inglés
    Fuente de alimentación
    380 V/50 Hz para láser; 220 V/50 Hz para enfriador (máquina de 60 Hz opcional)
    Consumo de energía
    6+1KW
    Materiales aplicables
    Acero inoxidable, titanio, hierro
    Espesor del material
    <1,5 mm
    Período de garantía
    2 años
    Posicionamiento de la vista
    cámara digital CCD
    Sistema de enfriamiento
    Enfriador de agua
    Capacidad de enfriamiento
    2700W
    Tamaño de la máquina
    1400 mm x 800 mm x 1100 mm, Cuerpo de la máquina
    Enfriador de agua de 600 mm x 420 mm x 750 mm

    Consumo principal: Lente de protección, Lámpara de xenón, Dedal
     Código SA: 8515800090 o 8515809090
    Observaciones:
     1. Esta soldadora láser requiere una fuente de alimentación de 380 V 50 Hz, lo que significa 6 metros cuadrados de cables e interruptor de aire/seguridad de 60 A. El enfriador de agua requiere una alimentación de 220 V 50 Hz. El vendedor no se hace responsable de los daños causados ​​por una conexión incorrecta.
    2. La corriente de trabajo varía de 60 a 200 A y el ancho del pulso de trabajo varía de 1 ms a 5 ms.
    3. Frecuencia de trabajo 4-10Hz para soldadura por puntos y 10Hz-40Hz para soldadura continua.
    4. El agua del tanque enfriador debe cambiarse una vez al mes en invierno o dos veces al mes en verano. Es preferible el agua desionizada, pero también se puede usar agua potable embotellada.
