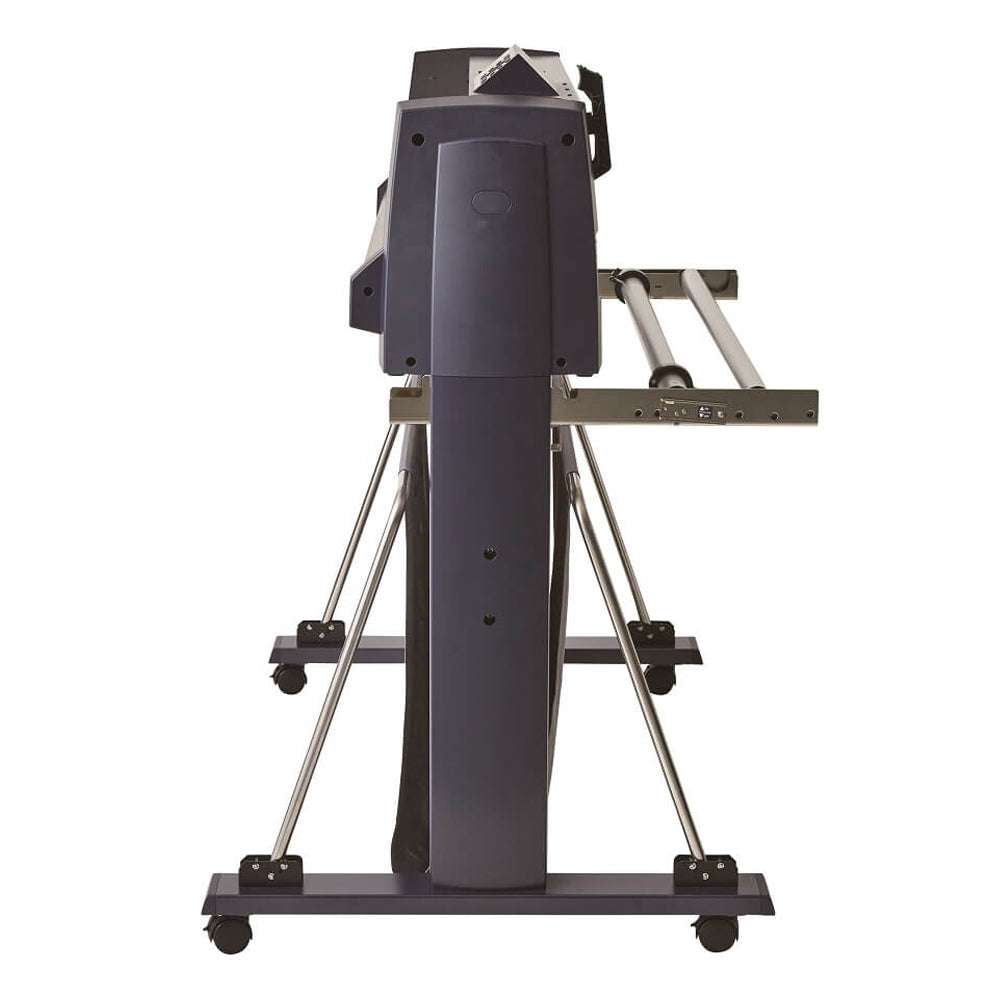

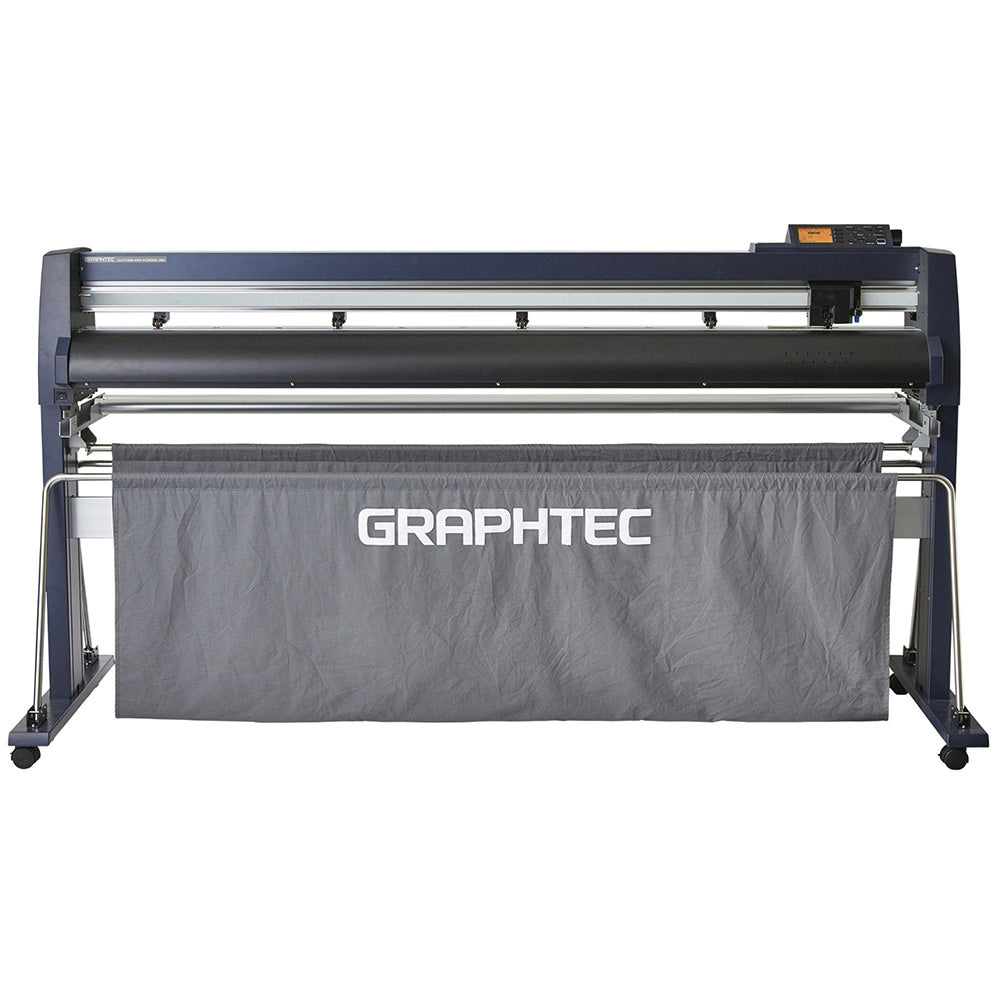

Cortadora ancha Graphtec FC9000-160 de 64" - Nueva
Descripción
La emblemática serie FC9000 es el plotter de corte con alimentación por bobina más avanzado y versátil de Graphtec hasta la fecha. Reconocida mundialmente por su fiabilidad y alta precisión de corte, tanto con materiales impresos como sin imprimir, la serie FC es la solución de acabado definitiva para las industrias de la señalización de gran formato, la confección y la automoción. Un sistema de alimentación y un cabezal de corte de nuevo desarrollo han mejorado aún más la calidad de corte de materiales finos y gruesos, desde delicados tintes para ventanas hasta materiales magnéticos rígidos y reflectantes de alta intensidad. ARMS 8.0 incorpora el sistema de generación de códigos de barras Datalink de Graphtec, que carga y procesa sus trabajos de forma eficiente y automática.
Características:
1. Máxima velocidad de corte, aceleración y fuerza de corte.
2. Panelado automático
3. Salida de datos a través de memoria flash USB sin PC
4. Panel de control fácil de usar
5. ARMS mejorado para cortes de alta precisión (ARMS 8.0)
6. Función de enlace de datos
7. Corte continuo
8. Admite marcas de color/medios especiales
9. Admite marcas de recorte de Adobe Illustrator
10. Área de corte ampliada
11. Compensación del área del segmento (XY)
El rollo automático opcional solo está disponible para los modelos 140 y 160
Especificaciones técnicas
| Modelo | FC9000-75 | FC9000-100 | FC9000-140 | FC9000-160 |
|---|---|---|---|---|
|
Área máxima de corte (Ancho x Largo) (*1) |
30 pulgadas x 164 pies 762 mm x 50 m |
42 pulgadas x 164 pies 1067 mm x 50 m |
54 pulgadas x 164 pies 1372 mm x 50 m |
64 pulgadas x 164 pies 1626 mm x 50 m |
| Área de corte de precisión garantizada (*1) | 29,21 pulgadas x 50 pies |
41 pulgadas x 32 pies 35,2 pulgadas x 50 pies |
53 pulgadas x 32 pies 35,2 pulgadas x 50 pies |
63 pulgadas x 32 pies 35,2 pulgadas x 50 pies |
| Ancho del medio montable (*2) |
Mínimo 1,96 pulgadas |
Mínimo 1,96 pulgadas |
Mínimo 1,96 pulgadas |
Mínimo 1,96 pulgadas |
| Ancho máximo de corte transversal | 30 pulgadas | 42 pulgadas | 54 pulgadas | 64 pulgadas |
| Número de rodillos de empuje | 2 rodillos | 3 rodillos | 4 rodillos | 4 rodillos |
| UPC | CPU de 32 bits | |||
| Configuración | Plomero de rodillos de grano | |||
| Método de conducción | Servoaccionamiento digital | |||
| Velocidad máxima de corte | 58,5 pulgadas por segundo (dirección de 45 grados) 41,3 (dirección del eje) | |||
| Fuerza de corte | Máx. 600 gf en 48 pasos | |||
| Aceleración axial | Máx. 39,2 m/ s2 (4 G) en 8 pasos | |||
| Diámetro de rollo de material compatible | Mín. 2,99 pulg. Máx. 7,8 pulg. (El diámetro máximo es de 6,29 pulg. cuando está instalada la brida incluida) | |||
| Resolución mecánica | 0,005 milímetros | |||
| Resolución programable | GP-GL: 0,1 / 0,05 / 0,025 / 0,01 mm, HP-GL™: 0,025 mm | |||
| Precisión de la distancia (*2) | Máx. 0,1 mm o 0,1 % de la longitud trazada | |||
| Repetibilidad (*2) | Máx. 0,1 mm en parcela hasta 2 m (excluyendo la expansión y contracción del medio) | |||
| Tamaño mínimo de carácter | Aprox. 5 mm alfanuméricos (varía según la fuente del carácter y el medio) | |||
| Número de herramientas que se pueden montar |
1 herramienta (cuchilla de corte, pluma trazadora o herramienta de punzonado) en estándar; 2 herramientas (cuchilla de corte y lápiz trazador) cuando se instala el segundo portalápices (opcional) |
|||
| Tipos de cuchillas | Supersteel (0,9 mm o 1,5 mm de diámetro) | |||
| Tipos de bolígrafos | Bolígrafo con punta de fibra a base de agua, bolígrafo con punta de aceite | |||
| Tipo de herramienta de punzonado | Pasador de acero de 1,2 mm de diámetro, se requiere herramienta de punzonado opcional (PPA 33-TP12) | |||
| Tipos de medios (*3) | Película de marcado autoadhesiva (vinilo, fluorescente, reflectante, película reflectante de alta intensidad) de hasta 0,25 mm de espesor, película de protección automotriz y tintado de ventanas, caucho resistente al chorro de arena de hasta 1 mm de espesor | |||
| Papel compatible para punteo | Papel normal de 0,06 a 0,13 mm de espesor | |||
| Cortador transversal | Integrado en el carro de herramientas | |||
| Corte de perforación | Apoyado (realizado por control de fuerza) | |||
| Interfaz | USB 2.0 (velocidad máxima), Ethernet 10BASE-T/100BASE-TX | |||
| Memoria intermedia | 2 MB | |||
| Conjuntos de comandos | Emulación GP-GL / HP-GL™ (se configura mediante menú o comando, y selecciona entre GP-GL, HP-GL™ o selección automática) | |||
| Configuración de condiciones | Configuración dual (guarda dos (2) configuraciones de usuario con ocho (8) configuraciones de condición independientes por usuario) | |||
| Mostrar | Tipo gráfico LCD (3,7 pulgadas, retroiluminación) | |||
| Fuente de energía | 100 V a 240 V CA, 50/60 Hz | |||
| Consumo de energía | CA 100-240 V, 50/60 Hz | |||
| Entorno operativo | 50 a 95 ºF, 35 a 75 % HR (sin condensación) | |||
| Entorno de precisión garantizada | 60 a 89 ºF, 35 a 70 % HR (sin condensación) | |||
|
Dimensiones externas (Ancho x Profundidad x Alto) |
50" x 28" x 48" 1270 x 711 x 1219 mm |
61,8" x 28" x 48" 1570 x 715 x 1219 mm |
73,6" x 28" x 48" 1870 x 711 x 1219 mm |
84" x 28" x 48" 2133 x 711 x 1219 mm |
| Peso (*8) | 108 libras. | 123 libras. |
141 libras. 178 libras/con capacidad de recogida |
154 libras. 195 libras/con capacidad de recogida |
| Software incluido (*6) ) | Plugin Graphtec Studio 2, Cutting Master 5 para Windows y Mac | |||
| Sistema operativo compatible (*5) | Ediciones de Windows 11/10/8.1/64 bits y macOS 10.2 (Sierra) a 13 (Ventura) | |||
| Seguridad | PSE, UL/cUL, marca CE) | |||
| Compatibilidad electromagnética | VCCI Clase A, FCC Clase A, marca CE | |||
*1: Operado con condiciones de corte y medios especificados por Graphtec.
*2: Existen condiciones para la operación al configurar el medio.
*3: HP-GL es una marca registrada de Hewlett-Packard Company.
*4: Se recomiendan las hojas CB15UA/CB15UA-K30 y las láminas de soporte reforzadas para ciertos grados de película reflectante de alta intensidad.
*5: Graphtec no admite software ni controladores utilizados con sistemas operativos que se han vuelto obsoletos y ya no cuentan con el soporte del desarrollador del sistema operativo.
*6: El software está disponible para descargar desde el sitio web de Graphtec.
*8: Incluye soporte y cesta.
